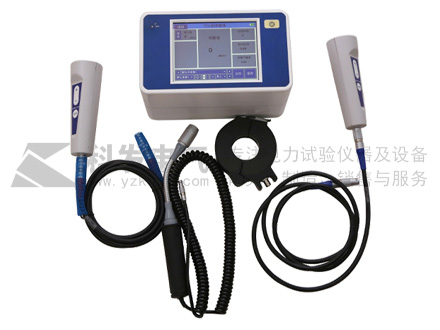

KF-6901C多功能局部放電定位儀是一款集局放數據測量、定位為一體的便攜式設備，同時提供TEV、超聲波、HFCT三種測量模式，可對開關柜、電纜進行局放檢測。該設備小巧、輕便 ，非常適合現場巡檢。

一、基本功能
l  可檢測中高壓開關柜（3-66KV）及進出線電纜頭的局部放電進行測量和定位；
l  可使用暫態地電壓（TEV）傳感器檢測和定位開關柜的絕緣內部放電源；
l  可使用內部超聲波傳感器檢測表面放電；
l  可使用HFCT檢測電纜中的局部放電,并以數值（pc值）或圖形方式顯示電纜局放測量結果；
l  可使用壓電式超聲波傳感器檢測開關柜內的局部放電超聲波；
l  可外接延伸式超聲波傳感器和超聲波聚波器；
l  可檢測變電站內的溫度和濕度；
l  具有數據獲取和儲存功能；
l  中文操作界面，多種顯示和設置功能；
l  觸屏式操作；
l  內置功能自檢器

二、技術參數
1、暫態地電壓TEV測量（兩個傳感器定位）：
傳感器：電容性

測量范圍：0-60dBmV

分辨率：1dB
精度：±1dB
每周期最大脈沖：655

 最小脈沖頻率：10Hz
2、超聲波測量：
測量范圍：-7dBμV-68dBμV

分辨率：1dB

精度：±1dB
傳感器靈敏度：-65dB(0dB=1volt/μbar有效值SPL)
傳感器中心頻率：40kHz
傳感器直徑：16mm

 外差頻率：38.4kHz
3、電纜局部放電：
測量范圍：0-60000pC

分辨率：10pC

精確率：10pC
4、電源：
內部電池：3.7V13.6Ah鋰-離子

正常工作時間：約5小時
5、其他：
主機IP等級：30

USB儲存

重量：1.8Kg
工作溫度:0-55°C

濕度:0-90% 相對濕度,無凝露
