尊敬的用戶：

感謝您使用局部放電監測系統KF6901，在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本系統。

我們的宗旨是不斷地改進和完善產品，如果您有不清楚之處，請及時與我們聯系，我們會盡快給您答復。

 注意事項：

l 使用產品時，請按說明書規范操作；

l 未經允許，請勿更改配置和安裝方式；

l 本系統運行及安裝，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、房酸堿及腐蝕氣體；

l 設備運輸時應避免雨水侵蝕，嚴防碰撞和墜落；

本手冊內容如因升級而更改，恕不及時通告。

一．系統簡介

    KF-6901局放監測系統適用于高、中、低壓電力開關柜內部及站內空間局部放電檢測。它集在線地電波/超聲波/特高頻/測溫-傳感器(可配置)數據采集、數據監控、分析于一體的多功能局放檢測產品，傳感器采用高性能鋰電池供電，吸附式和墻固式兩種安裝方式，Lora無線通訊等方式便于現場安裝，而且在設計上采用了多種抗干擾措施，能夠穩定不間斷運行。

二、系統功能

1. 地電波/超聲波/特高頻/測溫-傳感器方式定時數據采集、處理。

2. 傳感器通過 同軸有線/ Lora無線方式上傳局放信號數據至數據采集單元。

3. 數據采集單元實時跟蹤多個放電點故障，匯總均值、峰值、報警等級、圖譜數據。

4. 數據采集單元綜合分析故障趨勢和類型，并上傳至網關、服務器。

三、系統特點

1. 系統具備地電波/超聲波/特高頻/測溫-傳感器多種類型局放信號檢測。

2. 具有參數配置功能，可進行主要參數編程設置。

3. 系統具有RS-485、以太網、Lora通訊接口。

4. 系統上傳采用TCP/IP、ModBus協議通信。

5. 傳感器通過同軸有線或Lora無線通信方式和數據采集單元通信。

6. 局放數據采集單元能同時支持上百以上傳感器的數據接入處理。

四、產品概述

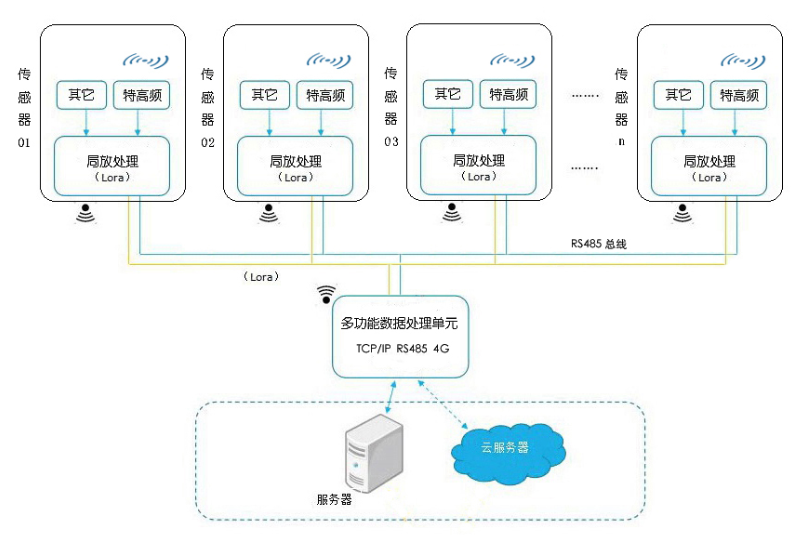

1. 系統架構

無線傳感器采集開關柜的特高頻局放信號，通過放大、濾波、轉換等處理將局放信號特征數據傳輸給局放監測單元主機，再由局放監測主機對信號進一步分析處理，分析放電強度、相位、圖譜等信息，綜合判斷局放類別及嚴重等級，最后用RS485或者TCP/IP的方式上傳網關及遠端服務器。

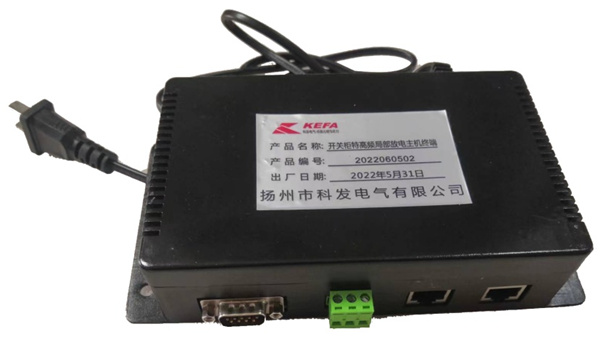

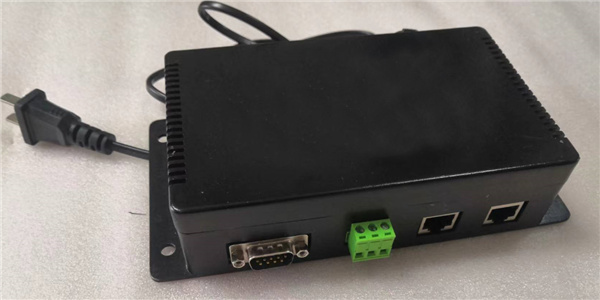

2.  多功能數據處理單元

      多功能數據處理單元具備墻固式安裝和磁吸式安裝兩種方式，負責下行  和傳感器節點通信，上行網關和服務器上傳數據。

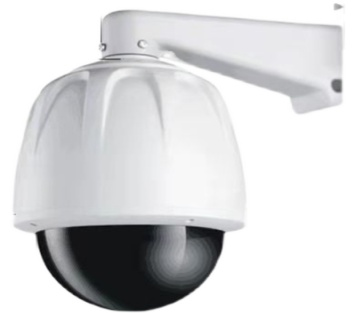

3.  空間全向傳感器

空間型特高頻傳感器采用墻固式安裝，通常安裝在整排開關柜附近區域，全向傳感器的監測范圍為有效半徑60米。

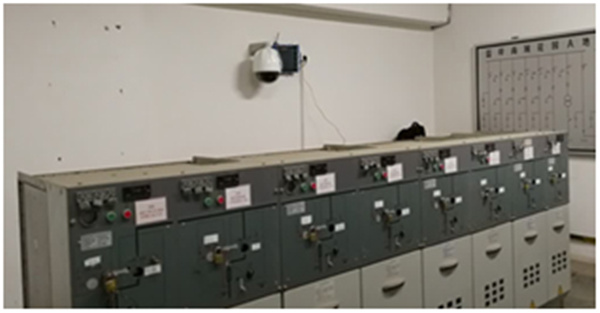

工程安裝案例示例：

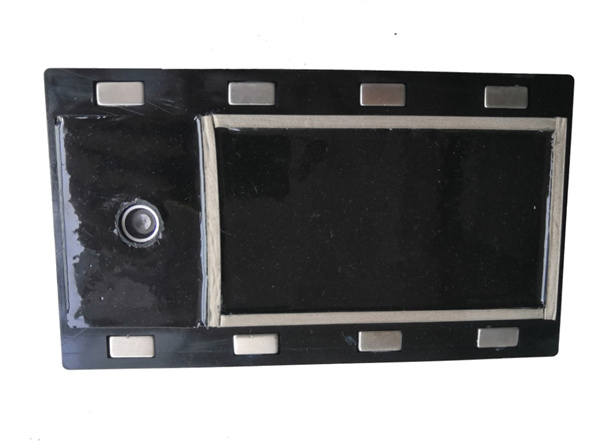

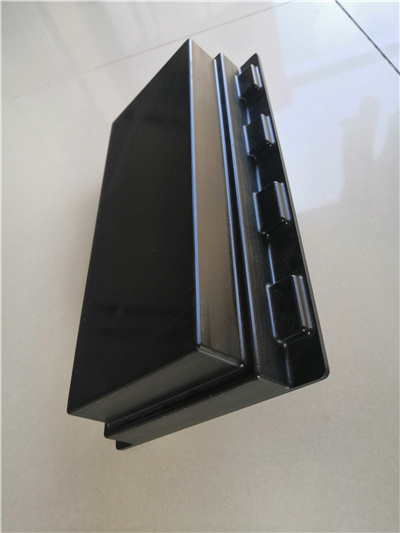

4.  磁吸式傳感器

    磁吸式特高頻傳感器通常吸附在母線柜體內側或外側金屬表面縫隙處或觀察窗處，實時監測柜體局部放電狀況，傳感器具備有線、無線接口方式（可選）。

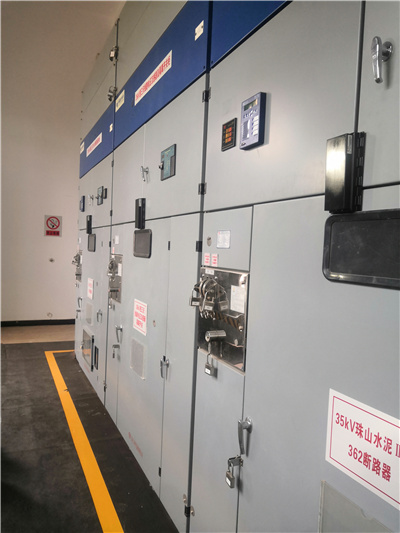

工程安裝案例示例：

五、技術參數

（一）多功能局放傳感器

外觀及一般性能參數

u 外殼：天然色注塑料

u 尺寸：180mm×120mm×42.5mm

u 重量：1kg

u 工作環境溫度：-25～80℃

u 耐溫、耐濕：40℃±2℃及90%RH±3%RH、24h

u 電池參數：3.7v/4.2v內置鋰電池

u 安裝方式：磁吸式

u 電快速瞬變脈沖群抗擾度：3級

u 浪涌（沖擊）抗擾度：Ⅰ類安裝類別

u 靜電放電抗擾度：4級

u 工頻磁場抗擾度：5級

u 防護等級：IP65

TEV暫態地電壓測量

u 傳感器：電容式

u 測量范圍：0～70dBmV

u 頻率范圍：1～100MHz

u 靈敏度：≥40dB

u 線性度誤差：≤10%

u 分辨率：1dB

u 精度：±1dB

u 最大脈沖/周期數：1400

u 最小脈沖率：10Hz

AE接觸式超聲波測量

u 測量范圍：0dBuV～68dBuV（0.001mv～1.000mv）

u 分辨率：1dB

u 精度：±1dB

u 傳感器靈敏度：-65 dB (0 dB=1 volt/μbar 有效值SPL)

u 頻率范圍：20～500 kHz

u 超聲波諧振頻率：40kHz

u 線性度誤差：≤10%

UHF超高頻測量

u 傳感器：UHF

u 測量范圍：- 65dBm ~0dBm/-10~60 dBm

u 靈敏度：≤2.38mV/m

u 分辨率：±0.5dB

u 頻率響應：300MHz～3000MHz

u 輸出阻抗：50Ω

u 輸出接口：BNC型

通訊參數

u 通信方式：無線lora

通信規約；Modbus

（二）多功能局放采集單元

外觀及性能參數

u 外殼：全鋁殼

u 尺寸：190mm×100mm×43mm

u 重量：0.5kg

u 供電電壓（V）：100~240VAC，50Hz/60Hz

u 功率（W）：15

u 工作環境溫度：-25～80℃

u 工作環境濕度：≤99%

u 防護等級：IP65

u 誤差值：≤±1dBm

u 記錄條數：500000條

u 以太網口：2個

u 串口：RS-485 2個

u 通信規約；Modbus與網關通信

信號采集：lora、有線、紅外

（三）空間型特高頻傳感器

外觀及性能參數

u 外殼：天然色注塑料

u 尺寸：320mm×270mm

u 重量：1kg

u 工作環境溫度：-25～80℃

u 工作環境濕度：≤99%

u 防護等級：IP65

u 阻抗匹配：50Ω

u 駐波比：≤1

u 耐溫、耐濕：40℃±2℃及90%RH±3%RH、24h

u 電快速瞬變脈沖群抗擾度：3級

u 靜電放電抗擾度：4級

u 浪涌（沖擊）抗擾度：Ⅰ類安裝

u EMC試驗：4級

u 工頻磁場抗擾度：5級

u 抗老化性能：100℃高溫箱中，試驗7天，外殼不出現開裂、變形、變色現象

u 防雷試驗：沖擊電流8/20us，正負級各5次

u 絕緣性能：電壓50Hz、3.5kV情況下，施壓時間5min，外殼不擊穿

u 低溫沖擊性能：將設備置于-25℃低溫箱中，試驗時間16h，外殼不出現開裂現象

u 防水等級：IP65

u 靈敏度：≤2.5mV/m

u 信號帶寬（MHz）：300 ～3000

六． 系統操作

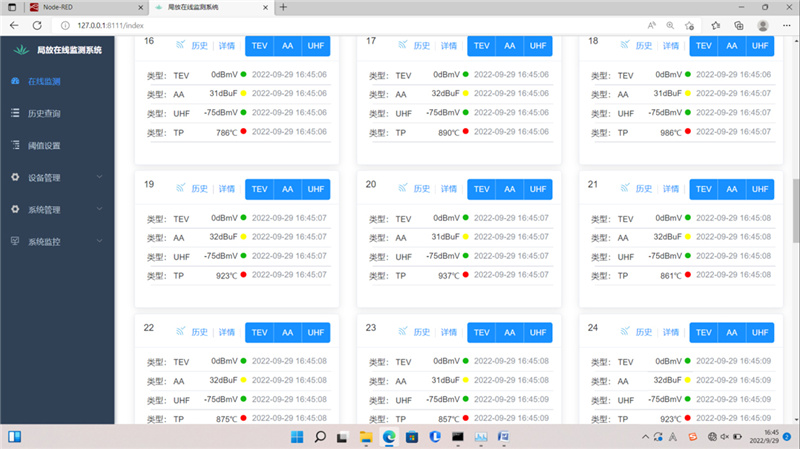

1.  根據組網節點數量，相應監測終端服務器或PC顯示監控界面如圖

圖6-1

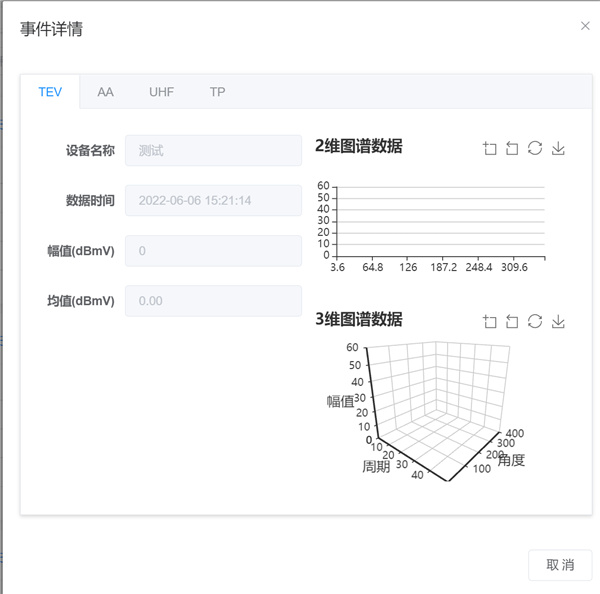

2. 點擊界面詳情按鈕，可以查看該所選傳感器當次幅值詳情，如果召測了圖譜數據，也可以在詳情中查看圖譜數據

圖6-2

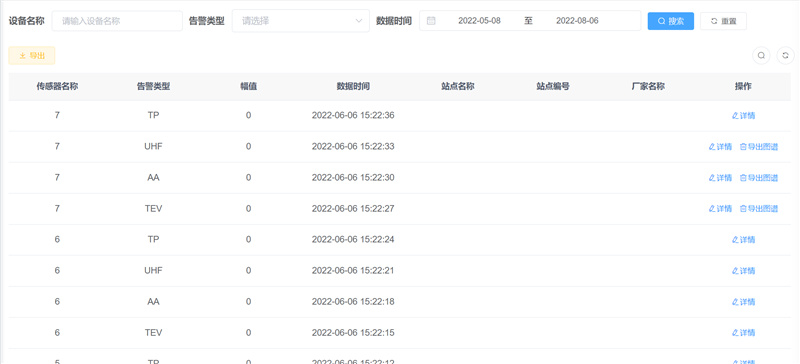

3. 歷史查詢

可以在歷史查詢查詢歷史的幅值以及圖譜數據，可以通過設備名稱、告警類型與數據時間來篩選符合條件的數據

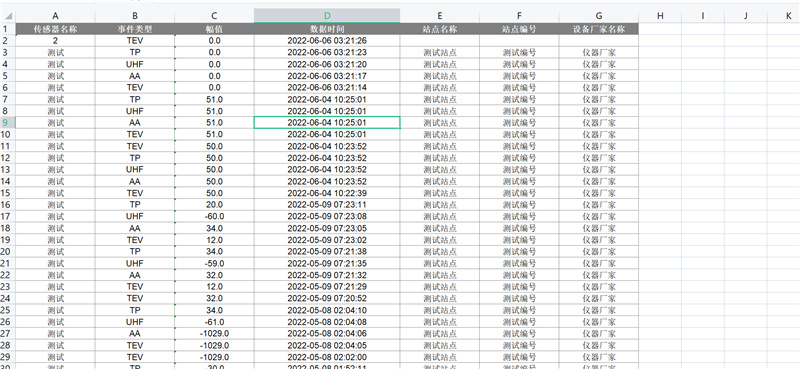

通過導出按鈕，可以將幅值數據導出成excel

4. 點擊設置，可修改傳感器節點名稱，便于管理和維護。

5. 所有事件數據都可保存成*.hf文件，便于遠程傳送和保存分析。

6. 系統上行也可接入其它服務器及網關，遵循相應協議即可
